צילום צנרת ביוב
צילום צנרת ביוב הוא אחת הדרכים המדויקות והיעילות לבדוק מה מתרחש בתוך קווי הביוב מבלי להתחיל בשבירה, חפירה או ניסוי וטעייה. כאשר קיימות סתימות חוזרות, ריחות ביוב, הצפות, זרימה איטית, חשד לשבר בצנרת או תקלה שחוזרת לאחר טיפול, צילום ביוב במצלמה מאפשר לראות את פנים הקו בזמן אמת, לזהות את מקור הבעיה ולהתאים את הטיפול לממצא בפועל.
באמצעות צילום קווי ביוב ניתן לזהות בין היתר שברים, סדקים, חדירת שורשים, שקיעות, חיבורים לא תקינים, שאריות חומרי בנייה, הצטברות פסולת וליקויים נוספים בתוך הצנרת.
צילום צנרת הביוב אינו משמש רק לאיתור תקלות פעילות. ניתן לבצע אותו גם לצורכי בדיקה ותיעוד לפני רכישת נכס, לפני מסירת מבנה, לאחר עבודות תשתית או שיקום צנרת, ובמקרים שבהם נדרש לבחון את תקינות מערכת הביוב באופן מקצועי ומתועד.
זקוקים לצילום קו ביוב? מומחי נו פלו מתאימים את שיטת הצילום והציוד לסוג הצנרת, לתנאי השטח ולמטרת הבדיקה.
מה זה צילום ביוב?
צילום ביוב הוא בדיקה מקצועית של פנים קווי הביוב באמצעות מערכת צילום ייעודית המוחדרת לצנרת דרך שוחה, פתח ביקורת או נקודת גישה מתאימה. המצלמה מעבירה בזמן אמת תמונה מתוך הצינור אל יחידת הבקרה, ובמערכות המתאימות ניתן גם לתעד את הבדיקה בווידאו ובתמונות לצורך פענוח, בקרה והפקת דו"ח.
המטרה של צילום קווי ביוב אינה רק לאשר שקיימת תקלה, אלא לבחון את מצב הקו מבפנים ולהבין מה גורם לבעיה. באמצעות הצילום ניתן לזהות ליקויים מבניים, חסימות והפרעות לזרימה, בעיות בחיבורים, סימני בלאי וליקויי ביצוע או התקנה.
כך, במקום להסתמך רק על סימנים חיצוניים כמו סתימות חוזרות, ריחות או הצפות, ניתן לקבל תמונה ישירה של מצב הצנרת ולבסס את המשך הטיפול על הממצאים שנראו בתוך הקו.
מתי צריך לבצע צילום קווי ביוב?
צילום קווי ביוב מומלץ כאשר קיימים סימנים שמצביעים על תקלה בתוך הצנרת, כאשר תקלה חוזרת לאחר טיפול או כאשר רוצים לבדוק ולתעד את מצב הקו גם ללא תקלה פעילה.
בין המצבים הנפוצים:
- סתימות ביוב שחוזרות שוב ושוב
- ריחות ביוב חזקים או חוזרים
- הצפות ועליית מים
- ניקוז איטי
- חשד לשבר או סדק בצינור
- חדירת שורשים
- חשש לקריסה או שקיעה של קו
- תקלה שחוזרת לאחר פתיחת סתימה
- בדיקה לאחר תיקון או שיקום צנרת
- בדיקת קווי ביוב לפני רכישת נכס
- בדיקה לפני מסירת מבנה
- בקרת איכות לאחר עבודות תשתית
- בדיקות קווי בניין
- מקרים שבהם נדרש תיעוד מקצועי של מצב המערכת
כאשר מבצעים צילום בזמן, ניתן להבין האם מדובר בתקלה נקודתית או בבעיה רחבה יותר בקו ולבחור את דרך הטיפול המתאימה.
מה אפשר לגלות בצילום צנרת ביוב?
צילום קווי ביוב מאפשר להעריך את מצבו הפנימי של הקו, לזהות ליקויים מבניים, הפרעות לזרימה, בעיות בחיבורים וסימנים לליקויי התקנה או בלאי. מטרת הצילום אינה רק למצוא סתימה או שבר, אלא להבין כיצד הקו בנוי ומתפקד ומה עשוי להסביר בעיות חוזרות במערכת. הצילום עשוי לחשוף חיבורים שנפתחו, נקודות מפגש בעייתיות בין מקטעי צנרת או ליקויי אטימה הנראים לעין.
- ליקויים מבניים בצינור – באמצעות הצילום ניתן לזהות שברים, סדקים, עיוותים, שחיקה ופגיעות בדפנות הצינור. במקרים מסוימים ניתן לראות גם קריסה חלקית או שינוי משמעותי במבנה הקו.
- חסימות והפרעות לזרימה – המצלמה יכולה לחשוף חדירת שורשים, הצטברות שומנים, משקעים, מגבונים, גופים זרים ופסולת שמצרים את מעבר הקו ועלולים לגרום לסתימות חוזרות או לזרימה איטית.
- שקיעות וסימנים לבעיות בתוואי הקו – הצטברות מים בנקודות מסוימות, עיוותים או שינוי במבנה הקו עשויים להצביע על שקיעה או בעיה בתוואי הצנרת. כאשר נדרשת מדידת שיפוע מדויקת, יש להשתמש במערכת צילום או ציוד מדידה המתאימים לכך.
- חיבורים וליקויי ביצוע – צילום צינור ביוב עשוי לחשוף חיבורים שנפתחו, חוסר התאמה בין מקטעי צנרת, חיבורים בולטים וליקויי אטימה הנראים לעין. ממצאים כאלה חשובים במיוחד בבדיקות לאחר ביצוע עבודות תשתית או לפני מסירת מבנה.
- שאריות חומרי בנייה – בטון, חול, טיח ופסולת בנייה עלולים להישאר בתוך קווי ביוב לאחר עבודות ולגרום להיצרות, הפרעה לזרימה או סתימות. צילום הקו מאפשר לזהות את המפגע לפני שמחליטים כיצד להסיר אותו.
- בלאי ומצב כללי של הצנרת – במערכות ישנות ניתן לזהות סימני שחיקה, פגיעות מצטברות, משקעים ואזורים שבהם מצב הצינור מצריך מעקב, תיקון או שיקום.
מה המשמעות של הממצאים שרואים בצילום?
| מה רואים בצילום | מה הממצא עשוי להעיד | מה בודקים בהמשך |
| חדירת שורשים | סדק, חיבור פגום או חדירה דרך נקודת חיבור | היקף החדירה ומצב הצינור |
| מים עומדים | הפרעה בזרימה, שקיעה או בעיית שיפוע | מצב הקו ותוואי הצנרת |
| שבר או סדק | פגיעה מבנית בצינור | מיקום והיקף הנזק |
| בטון או פסולת בנייה | שאריות מעבודות בנייה או שיפוץ | אפשרות ניקוי או הסרה |
| חיבור פתוח | ליקוי בחיבור בין מקטעים | מצב החיבור והצורך בתיקון |
| הצטברות שומן | היצרות של מעבר הקו | ניקוי הקו והגורם להצטברות |
| עיוות בצינור | תזוזה, שקיעה או פגיעה מבנית | חומרת העיוות והמשך הטיפול |
איך מתבצע צילום ביוב במצלמה?
צילום ביוב מקצועי מתבצע במספר שלבים עיקריים:
- בדיקת הקו והתאמת הציוד – בודקים את נקודת הגישה, אורך הקו, הקוטר ותנאי השטח, ובהתאם בוחרים את מערכת הצילום המתאימה.
- הכנת הצנרת במידת הצורך – אם קיימים לכלוך, שומנים, משקעים או סתימה שמפריעים למעבר המצלמה ולראות, מבצעים ניקוי או שטיפה לפני הצילום.
- צילום ותיעוד – המצלמה מוחדרת לקו ומשדרת תמונה בזמן אמת למסך הבקרה. המפעיל בוחן את דפנות הצינור ומתעד ליקויים וממצאים חריגים.
- פענוח והמלצה להמשך – בסיום הבדיקה מנתחים את הממצאים וקובעים את הטיפול המתאים, כגון ניקוי קו, טיפול בשורשים, תיקון מקומי או שיקום צנרת.
באילו מצלמות משתמשים לצילום קווי ביוב?
סוג המצלמה הנבחרת נעשה בהתאם למבנה הקו ולמטרת הבדיקה.
צילום ביוב באמצעות מצלמת דחיפה
מצלמת דחיפה מחוברת לכבל גמיש שאותו מקדמים באופן ידני בתוך הצינור. השיטה מתאימה במיוחד לקווים שבהם ניתן להחדיר את המצלמה דרך נקודת גישה ולהתקדם באמצעות הכבל לאורך הצנרת.
צילום ביוב באמצעות מצלמת סיב אופטי
מצלמת סיב אופטי היא אחת ממערכות הצילום שניתן להשתמש בהן לבדיקת פנים הצנרת, בהתאם למבנה הקו ולמטרת הבדיקה. כאשר המטרה היא איתור ואבחון נזילה באמצעות סיב אופטי, ניתן לקרוא בהרחבה במדריך שלנו לאיתור נזילות בסיב אופטי.
צילום קווי ביוב באמצעות רובוט צילום
בקווי ביוב גדולים, ארוכים או מורכבים ניתן להשתמש ברובוט צילום ייעודי.
הרובוט מתקדם בתוך הקו ומאפשר שליטה מתקדמת יותר במצלמה ובתנועתה. בהתאם לציוד, ניתן לקבל צילום מפורט של דפנות הצינור ולתעד אזורים שונים לאורך התשתית.
מערכות CCTV לצנרת
CCTV הוא מונח מקצועי למערכות צילום במעגל סגור המשמשות לבדיקת פנים קווי ביוב ותשתיות. מערכות כאלה עשויות לכלול סוגים שונים של מצלמות, כבלים, רובוטים ויחידות תיעוד.

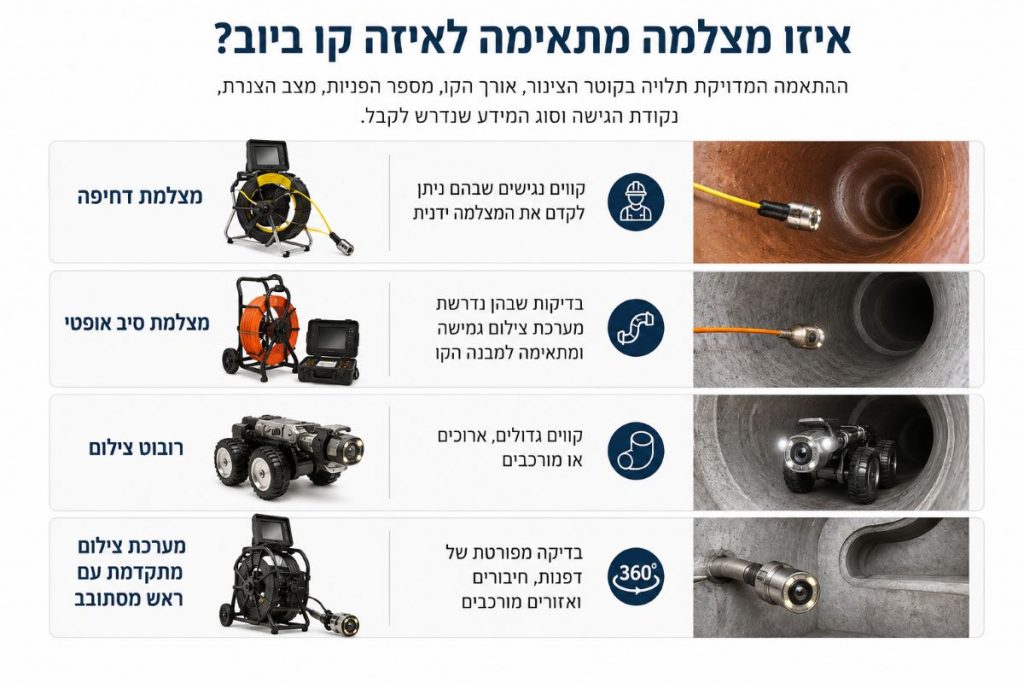

איזו מצלמה מתאימה לאיזה קו ביוב?
סוג מערכת | מתאימה בעיקר ל |
מצלמת דחיפה | קווים נגישים שבהם ניתן לקדם את המצלמה ידנית |
מצלמת סיב אופטי | בדיקות שבהן נדרשת מערכת צילום גמישה ומתאימה למבנה הקו |
רובוט צילום | קווים גדולים, ארוכים או מורכבים |
מערכת צילום מתקדמת עם ראש מסתובב | בדיקה מפורטת של דפנות, חיבורים ואזורים מורכבים |
ההתאמה המדויקת תלויה בקוטר הצינור, אורך הקו, מספר הפניות, מצב הצנרת, נקודת הגישה וסוג המידע שנדרש לקבל.
צרו עמנו קשר ונחזור אליכם בהקדם
האם צריך לשטוף את קו הביוב לפני הצילום?
לא תמיד יש צורך לשטוף את קו הביוב לפני הצילום, אך כאשר קיימים שומן, בוצה, משקעים, פסולת, שורשים או מים עומדים, ייתכן שיידרש ניקוי מקדים. בהתאם למצב הקו ניתן לבצע שטיפה, פתיחת סתימה, שאיבה או פינוי גורמים שמפריעים למעבר המצלמה ולראות, כדי לקבל תמונה ברורה ואמינה של מצב הצנרת.
צילום ביוב ללא הרס
אחד היתרונות המרכזיים של צילום צנרת הוא האפשרות לבדוק את פנים הקו דרך נקודת גישה קיימת, בלי לפתוח את כל התשתית רק כדי להבין היכן נמצאת הבעיה. במקום להתחיל בשבירת ריצוף, קירות או חפירה לצורך האבחון, ניתן במקרים המתאימים לבחון את הצינור מבפנים ורק לאחר מכן להחליט היכן וכיצד נדרש טיפול. המשמעות היא פחות ניסוי וטעייה ויכולת לבצע תיקון ממוקד יותר בהתאם לממצא.
צילום קווי ביוב לפני רכישת נכס
מצב מערכת הביוב אינו תמיד גלוי בבדיקה רגילה של דירה, בית או מבנה. צילום קווי ביוב לפני רכישת נכס יכול לסייע לזהות מראש תקלות כמו: צנרת ישנה ופגועה, שורשים, שברים, שקיעות, סתימות כרוניות, ליקויי חיבור ובעיות שנפתרו באופן זמני בלבד. בדיקה כזו עשויה להיות רלוונטית במיוחד בנכסים ישנים, בבתים פרטיים ובמבנים שבהם קיימת היסטוריה של בעיות ביוב.
צילום קווי ביוב לפני מסירה ובדיקות הקשורות לטופס 4
צילום קווי ביוב יכול לשמש גם לצורכי בקרה בפרויקטים חדשים ולא רק כאשר קיימת תקלה. במהלך בדיקה ניתן לבחון אם נותרו בקו שאריות בנייה, אם קיימים חיבורים לקויים, האם נגרם נזק לצינור במהלך העבודות ואם קיימים ליקויים נוספים שניתן לזהות בצילום.
בהתאם לדרישות הרשות, תאגיד המים, הקבלן או הפרויקט, עשוי להידרש צילום ותיעוד של קווי ביוב כחלק מבדיקות הקשורות למסירת מערכת התשתית או לקבלת אישורים. לכן, כאשר הצילום מיועד לצורך רשמי כמו מסירה, בקרה או הליך הקשור לטופס 4, חשוב לברר מראש מהן דרישות הגורם שמקבל את התיעוד ומה צריך להיכלל בדו"ח.
צילום קו ביוב לפני ואחרי תיקון
צילום אינו מיועד רק לשלב האבחון.
לפני התיקון
הצילום מסייע לזהות את סוג התקלה, מיקומה והיקפה ולתכנן את העבודה בהתאם לממצא.
לאחר התיקון
צילום חוזר יכול לשמש לבקרת התוצאה, לתיעוד מצב הקו ולאימות שהאזור שטופל נמצא במצב תקין בהתאם לסוג העבודה שבוצעה.
הדבר חשוב במיוחד לאחר שיקום צנרת, תיקון מקומי, טיפול בשורשים או עבודות תשתית שבהן רוצים לתעד את מצב הקו בסיום העבודה.
כיצד מאתרים את המיקום המדויק של התקלה?
מציאת שבר על המסך היא רק חלק מהעבודה. כאשר נדרש לבצע טיפול נקודתי, חשוב לדעת גם היכן נמצא הממצא ביחס למבנה או לפני הקרקע.
בהתאם למערכת הצילום ניתן להשתמש באמצעים כמו:
- מדידת המרחק שהמצלמה עברה בתוך הקו
- סימון נקודת ההחדרה והכיוון
- משדר וגלאי לאיתור ראש המצלמה, כאשר המערכת כוללת ציוד כזה
- תיעוד נקודת התקלה ביחס לשוחות או לנקודות גישה
- שילוב עם אמצעי איתור נוספים לפי הצורך
כך ניתן להפוך את הממצא שמופיע על המסך למיקום מעשי שבו ניתן לבצע את התיקון.
מה מקבלים בסיום צילום ביוב?
היקף התיעוד משתנה לפי מטרת הבדיקה והשירות שנבחר. צילום מקצועי יכול לכלול סרטון ותמונות מהצנרת, זיהוי ומיקום ליקויים, תיאור הממצאים, מסקנות והמלצות להמשך, ובמידת הצורך גם דו"ח מסכם. כאשר התיעוד מיועד לביטוח, קבלן, ועד בית או הליך משפטי, חשוב להגדיר מראש את רמת התיעוד הנדרשת.
מה צריך לכלול דו"ח צילום קווי ביוב?
דו"ח צילום קווי ביוב מקצועי צריך להציג בצורה ברורה מה נבדק ומה נמצא. בהתאם למטרת הבדיקה, הוא יכול לכלול את פרטי הקו ומועד הבדיקה, נקודות הגישה, תיאור הממצאים, תמונות או וידאו, מיקום הליקויים כאשר ניתן למדוד אותו, וכן מסקנות והמלצות להמשך טיפול. היקף הדו"ח משתנה לפי סוג הבדיקה והגורם שעבורו הוא נדרש.
למה לא להסתפק בפתיחת סתימה?
פתיחת סתימה פותרת את החסימה הקיימת, אך לא תמיד את הגורם לה. כאשר הסתימות חוזרות, ייתכן שמקור הבעיה הוא שורשים, שבר או שקיעה בצינור, חיבור לקוי, שאריות בנייה או הצטברות קבועה. צילום קווי ביוב מאפשר לזהות את הסיבה האמיתית לבעיה ולהתאים טיפול שימנע את חזרתה.
כמה עולה צילום ביוב?
מחיר צילום ביוב אינו אחיד ונקבע לפי היקף הבדיקה והציוד הנדרש.
בין הגורמים המשפיעים על המחיר:
- אורך הקו
- קוטר הצנרת
- תנאי הגישה
- מספר הקווים שיש לבדוק
- סוג מערכת הצילום
- שימוש ברובוט צילום
- צורך בשטיפה או פתיחת סתימה לפני הבדיקה
- איתור שוחות או נקודות גישה
- צורך באיתור מדויק של מיקום התקלה
- תיעוד וידאו
- הכנת דו"ח מקצועי
- מטרת הבדיקה – תקלה פרטית, מסירה, פרויקט או בדיקה הנדסית
כדי להשוות הצעות מחיר נכון, כדאי לבדוק לא רק את מחיר הצילום עצמו אלא גם מה השירות כולל: האם מתבצע פענוח מקצועי, האם מקבלים סרטון, האם נכלל דו"ח והאם נדרשת הכנה נוספת של הקו.
איך לבחור חברה מקצועית לצילום ביוב?
איכות הבדיקה אינה תלויה רק באיכות המצלמה.
צילום טוב דורש גם מפעיל שמכיר מערכות ביוב ויודע להבין מה הוא רואה, לזהות את סוג הליקוי ולהבדיל בין סימפטום לבין הגורם לבעיה.
לפני הזמנת השירות כדאי לבדוק:
- האם לחברה יש כמה סוגי מערכות צילום ולא מצלמה אחת בלבד
- האם היא יודעת להתאים ציוד לקוטר ולמבנה הקו
- האם היא מבצעת גם שטיפה והכנת קווים כאשר נדרש
- האם ניתן לקבל סרטון ותמונות
- האם החברה מפיקה דו"ח כאשר יש בכך צורך
- האם היא יודעת לאתר את מיקום הממצא לצורך תיקון
- האם יש לה ניסיון באבחון ולא רק בהפעלת מצלמה
- האם ניתן לקבל גם פתרון לתקלה שהתגלתה
המטרה היא לא לקבל רק סרטון מתוך הצינור, אלא לקבל אבחון שמאפשר לקבל החלטה נכונה לגבי המשך הטיפול.
צילום קווי ביוב עם נו פלו
נו פלו מתמחה באבחון, צילום, שיקום ותיקון מערכות צנרת וביוב באמצעות טכנולוגיות מתקדמות. החברה מחזיקה מגוון מערכות צילום המאפשרות להתאים את הציוד לסוג הקו, לקוטר, לתנאי השטח ולמטרת הבדיקה – החל מאבחון סתימות ותקלות חוזרות ועד בדיקות תשתית, צילום לפני ואחרי תיקון והפקת תיעוד מקצועי.
היתרון בשילוב בין יכולת האבחון לבין יכולת הטיפול הוא שלא מסתפקים בזיהוי התמונה על המסך. המטרה היא להבין מהו הליקוי, היכן הוא נמצא ומהי הדרך המתאימה ביותר לטפל בו.
צרו עמנו קשר ונחזור אליכם בהקדם
שאלות נפוצות על צילום קווי ביוב
אילו תקלות ניתן לגלות באמצעות צילום קו ביוב?
צילום צינור ביוב יכול לחשוף שברים וסדקים, חדירת שורשים, הצטברות שומנים ומשקעים, גופים זרים, שאריות בטון וחומרי בנייה, חיבורים לקויים, עיוותים ושקיעות בקו. הצילום מאפשר לא רק לראות שקיימת בעיה, אלא להבין מה גורם לה ולבחור את דרך הטיפול בהתאם לממצא.
מה ההבדל בין צילום בסיב אופטי או מצלמת דחיפה לבין צילום ברובוט?
הבחירה תלויה בעיקר במבנה הקו ובמטרת הבדיקה. מצלמות המוחדרות באמצעות כבל גמיש מתאימות לקווים שבהם ניתן לקדם את המצלמה באופן ידני, בעוד שרובוט צילום מתאים בדרך כלל לקווים גדולים, ארוכים או מורכבים יותר ומאפשר שליטה מתקדמת בתנועת המצלמה. אין שיטה אחת שמתאימה לכל קו, ולכן הציוד נבחר בהתאם לתנאי הצנרת.
האם צריך לפתוח סתימה או לשטוף את הקו לפני הצילום?
אם הסתימה, הבוצה, השומנים או הפסולת מונעים מהמצלמה לעבור או מסתירים את דפנות הצינור, יש לבצע ניקוי או שטיפה לפני הצילום. המטרה היא ליצור מעבר תקין ולקבל תמונה ברורה שמאפשרת לבחון את מצב הקו עצמו ולא רק את החומרים שהצטברו בתוכו.
האם צילום ביוב עלול לפגוע בצנרת ישנה או סדוקה?
בצילום מקצועי משתמשים בציוד המותאם לקוטר ולמצב הקו ומחדירים אותו בצורה מבוקרת. כאשר קיים חשש לצנרת ישנה, מעוותת או פגועה במיוחד, יש להביא זאת בחשבון בבחירת מערכת הצילום ובאופן התקדמות המצלמה. אם לא ניתן לעבור בבטחה, אין ממשיכים בכוח ויש לבחון דרך בדיקה אחרת.
מה מקבלים בסיום צילום קווי ביוב?
בהתאם לסוג השירות, ניתן לקבל תיעוד וידאו, תמונות של הממצאים, תיאור הליקויים, מידע על מיקום התקלה והמלצות להמשך טיפול. כאשר נדרש דו"ח לצורך קבלן, חברת ביטוח, מסירת פרויקט או גורם מקצועי אחר, מומלץ להגדיר מראש אילו פרטים ותיעוד נדרשים בו.
מה צריך להכין לפני שמגיעים לבצע צילום ביוב?
רצוי לאפשר גישה חופשית לשוחות הביוב, לפתחי הביקורת ולנקודות הגישה הרלוונטיות לצנרת. אם קיימת שוחה המכוסה בציוד, ריהוט או צמחייה, כדאי לפנות את האזור מראש. אין צורך לפתוח או לפרק את מערכת הביוב באופן עצמאי; בעל המקצוע יחליט בשטח מאיזו נקודה נכון לבצע את הצילום והאם נדרשת הכנה נוספת של הקו.
